引渡しを終え、先日より、お施主様が住んでいる最中、行われていた外構工事。
鉄棒 → 砂場 → 樹木植栽 → 芝植栽 … →
そして、本日より施工開始の最終工程。

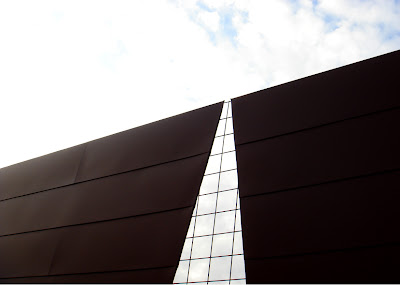

中庭全体に落とすスリットからの日差しが指し示す…「日時計」
中庭に少しプライバシー性をもたらすスリット内…「壁面緑化」
本日、同時進行となりました。
「日時計」
と申しましても今回の計画は、本来、影で示すものであるのに対し…逆の…日向で示すもの。
また、「日時計」とは、軸棒が…この高松ですと…34.2度…傾斜させた(地軸と平行)物で無いと基本的に円形を描かない。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj2yHQwdTMqnABeHw1DNQovx3Kd30VK5TQutM-A9-eyvMY-QfktIKdF304rDQ1hOjMiGLY1xtHSyarjnoyM6zbIhUQc5XQiHRB4WhoqPVr7kszF8UGVQf6vZVwRF_NgjraRbB5JAY_2WdU/s400/%25E5%2586%25AC%25E8%2587%25B3%25E5%2590%2588%25E6%2588%2590.jpg)

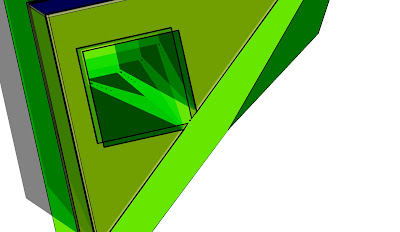

そこで、建築の日影図を書く時に利用する、日影曲線…及び…日影図作成ソフトを駆使・・・
そこに、三角関数を併用し…
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhTRuCjSO_T-EvjyV2kY-V-FIhwV6QsRgjy_y4zV-xq5i4Ayj-Hiqn3Rkin8Bi60x6JF9NV1klKk7LVq0pcddbEuqVgGTfMZj7sIsEJgFpM0BC8iiqZxlTDh7Kx7RjvMa-ug8hMqIHb48g/s400/vertical_sundial.jpg)

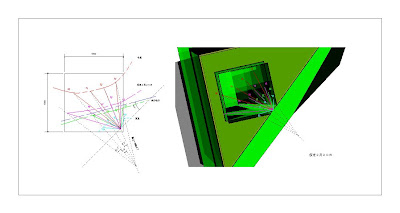

詳細図面まで書き込み…ようやく現場に入る事が出来ました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh78m5VY-NnUL0fIswY6o6H9T4962JeyLW8GcACUCf2u0Ys1WpTEhKq_C7eptuhjnC3jqFBinmPidvaWONRHgYJSvmZjAOEEjakFEjF9eZPqZRSWSRvAPC-JksCE_qg0r4woZrCa4WjOr0/s400/%25E6%259D%25BF%25E8%25B0%25B7%25E6%2597%25A5%25E5%25BD%25B1%25E6%25A4%259C%25E8%25A8%258E.JPG)
思いのほか、思っても見ず…難易度が高く…少々、今になって…びっくり。
現場も同様、

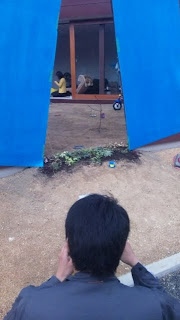

トランシットを据えて、時間と太陽の作り出す角度を図面をベースに算出していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjCTM1q3JFSjtEkyQKBaXgamPeIgR7Ni5oFYd2Ld0xopLAgeuxoif_CwfI1bIx6-EasR1hhiHBiUc6AHXjAdsFpXhS1HY0X5OihWEMpS5Ut55aocSKxOsrmnnD0FhxZSxGYm_yk0tL1SYg/s320/110224_134358.jpg)

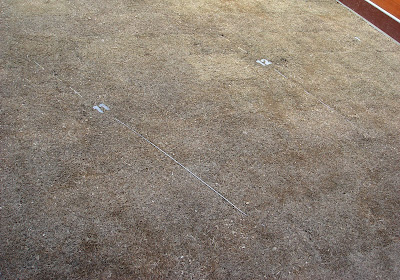

それで浮かぶ「点と点」を水糸で繋いでいきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjscfIR2k84RQcYOr__IalVl4bGLBok9BLMyj9RvKODW-rOdiLsC9-V1plSNHybAIc6ygDxb7KrWIBNWI-JRiWD-xE9ojckCHLwD4mZB-apkEvQhiiWNY6OkSQDh3sKbaAgbTassSLBNOs/s200/110224_134442.jpg)
ようやく、こんな感じに…。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgzm1t8xgEI8jv625HIFpsP09DdFa9AnXknAwMW-PET7bwxqrub1PK4ZRGHXBGrHfP4bdZ_0b1JbYpZq_Mt4019-SrGn8-11MO75mG2znBLnB7yJMJPdgffHf_3W5ZwKqZ7IJqpaMg99-Q/s320/110224_154505.jpg)
クッキーの型で作った数字も…
所員「はまがき」が数字の型に芝生を鋏で切り抜き…こんな感じに。名品・名納まりです。
水糸跡にSUS棒と木造金物「かすがい」を添え…
これから、この家は、7:00~15:00まで、中庭に時間が刻まれます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiLinoTgIBr8-VS11voF2AGsSAwgQfw2_6danXss7x325UdNOIX-arqVOZN5t_zKnvzI8xyQmTQpGJ1-4PgSGPpfPobk40-LUylrEvDlcf8UwfVTunVziXAhUPExv8g9ui7KjHc9e96DeU/s400/%25E5%2590%258D%25E7%25A7%25B0%25E6%259C%25AA%25E8%25A8%25AD%25E5%25AE%259A+1%25E3%2581%25AE%25E3%2582%25B3%25E3%2583%2594%25E3%2583%25BC.jpg)
計算式とソフトの間で多少の誤差は出ましたが…そこを明日から…検証。
…でも、おそらく、このまま、成功のはずです ?。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjjkyPEB-0hAUvEqkXZI9UFEvSphYwWbxgvXeey_8zUwdwzkcb0d4lqWZtc8ncPqSdDrN814s_FO0mGjTiV_9sxKG0kMiK6tpn6iGTxyQ8m0bXUOXOC1oKJVgpUJxKKxa99J7EA3b7PC38/s320/100113jyugyou2.jpg)
そんなことをしてる間に…
私自身で植えたツタ等植栽が、現場監督陣に掘り起こされつつ…。(涙)

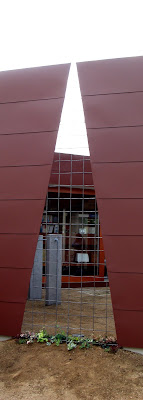

ネットフェンスが切り抜かれ…「壁面緑化」用フェンスが設置となりました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEidDEub5pIGBGHp4nt2FE8TPokAS2K_VEnhU4zkjuMw24qSeL07KkZJNhyNGuLNILhqEZHSLhzhXVENdmWK1Hv0X3Cqwfor1itdqqpzUiwOAhgw-hKvAAV46UylukZ_UtuMQ2l28w_DiHs/s400/DSC03372-T.jpg)
植栽が伸びるのが…多少、時間が掛かります。…のが少し残念ですが…。
半年で、随分表情を出してくれることでしょう。
あえて… ・仕上がり・ が楽しみです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhaq1tSazTWAqt_VH0TR-27qtNTWkjRw0-DhKnfINSOTur0Ap_y7TwuMowo8UkVIiqulxAxJD0vbW2ixJJlVuUVxdN1PU9-v3MNA0WdzDXo1hPGFj0PyOX_Rmk18jC_Lg3O-K-xNXn_GHk/s400/DSC03384-S.jpg)
実は…下のツタの植栽、選定・配置・共…実は、個人的にこっそり一人で満足。
伸びるといい色合いを見せるはず。…と、
外壁色に近い色の葉を持つツタを壁際に配置…ゆっくり中心に向け、黄緑色に流れていきます。
元気に育て。…育てて欲しい一品です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgWHBJnJBwYOSINtZHsPerlEcXclQ4_QGOuv50y7Zc7vhr2Zh3uKI2DtNadxwS-S9v0OFNub-2zq51njAPSMrgorHGqjC-7b_dl5Xj-fn5695-MU9KgtfiEOZC50KGtISDtnwwDVj4Thg4/s400/DSC03385-S.jpg)
少し、ツタを絡ませ…本日は退散。これからは、遠くから見守ります。
長田
なんか、図面や見積書にもあまり、はっきりでない … いわゆる「雑工事」ですが…大仕事だったような・・・気が。
